YLBK-625F型模電數電微機接口及微機應用綜合實驗臺
- 貨號：
- 型號規格：YLBK-625F
- 品牌：上海育聯
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：1星期
- 價格：詢價元
- 電話：+86-021-62987919?/62982737
- 在線聯系：
- 產品詳情

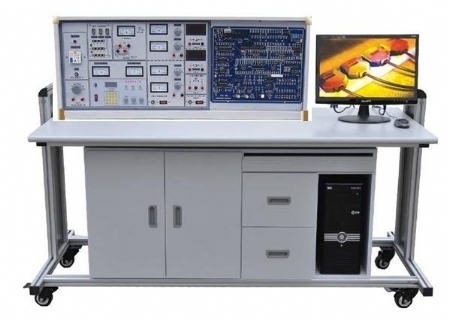

YLBK-625F型模電數電微機接口及微機應用綜合實驗臺
一、研制模電數電微機接口及微機應用綜合實驗臺的意義：
模電數電微機接口及微機應用綜合實驗臺適用于86系列微機原理課程，綜合了各學校講課及實驗教師的意見，增加了系統的開發能力和靈活性。為提高學生獨立思維和動手能力，對計算機硬件要求較高的專業，提供了開放的實驗平臺并新增加了微機控制實驗，使這門課程的實驗更加深入完整。為適合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的系統實現了專業基礎課（模擬、數字電路）、專業課(微機原理)、課程設計和畢業設計(微機應用)的三合一，真正做到了一機多用，大大節省實驗室，節省管理人員，節省資金。配合本設備，我們特為教師提供了微機原理課、微機應用課的教師實驗指導書，書中對這部分實驗都寫有實驗目的、實驗電路以及匯編語言和C語言的參考程序清單(提供程序軟盤)，供教師參考，減輕了教師備課和輔導實驗的工作量。該設備是學校一步到位，上規模、上檔次的理想選擇。
二、模電數電微機接口及微機應用綜合實驗臺功能與結構:
（一）實驗臺部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A，電流表指示。
B組:二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，電流0.5A，有表指示。
D組:單相市電輸出，供用戶自備儀器使用。
2·函數發生器
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3·七段譯碼器及對應譯碼顯示數碼管。
4·微機接口部分:一塊PC總線擴展卡、8279鍵盤、六位數碼顯示板和連接電纜。還設有I/0地址譯碼電路8255、8253、ADC0809、DAC0832等。
5·微機應用部分:設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路。
6·輔助電路:40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHz、2MHz）、方波信號和邏輯筆等。
7·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～1000mA。
8·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99.9V。
（二）學生實驗桌:
一桌為二座，桌面中央設置通用電路插板，元件盒在其上接插成實驗電路完成實驗。桌子左右各有一個柜，柜中存放元器件、貯存板及電腦，中間上層放置鍵盤、
下層抽屜存放工具、萬用表、導線等。桌面尺寸:160×70cm。
三、模電數電微機接口及微機應用綜合實驗臺器材配備（以24座為倒，詳見發貨清單）
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、模電數電微機接口及微機應用綜合實驗臺用戶自備器材:雙蹤示波器(型號不限)，毫伏表，滑線變阻器。
五、模電數電微機接口及微機應用綜合實驗臺實驗內容：
（一）微機接口實驗(微機原理課)
|
1．Ｉ/0地址譯碼實驗 |
2．簡單并行接口實驗 |
|
3．可編程并行口實驗(一)(二) |
4．串行通訊實驗（8251、8250） |
|
5．A/D、D/A轉換實驗 |
6．可編程定時器\計數器實驗 |
|
7．七段譯碼顯示實驗 |
8．中斷實驗和DMA通訊實驗 |
（二）趣味性實驗及控制實驗（微機應用課）
|
1．競賽搶答器實驗 |
2．數字錄音機實驗 |
|
3．電子琴實驗(加選件) |
4．交通燈控制實驗 |
|
5．繼電器控制實驗 |
6．步進電機控制實驗 |
|
7．直流小電機控制實驗 |
8．集成電路測試實驗9.827 |
|
9．鍵盤、顯示控制實驗 |
（三）數字電路：
|
l．TTL集成邏輯門的參數測試 |
2．CM0S邏輯門的參數測試 |
|
3．TTL集成電極開路門與三態輸出門的應用 |
4．與、非、或、與非門電路實驗 |
|
5．半加器電路實驗 |
6．全加器電路實驗 |
|
7．RS觸發器實驗 |
8．D觸發器實驗 |
|
9．JK觸發器實驗 |
10．T觸發器實驗 |
|
11．JK型觸發器轉換成D觸發器 |
12．D型觸發器轉換成JK觸發器 |
|
13．計數器實驗 |
14．MSI移位寄存器及其應用 |
|
15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 |
|
17．微分型單穩態電路 |
18．環形多諧振蕩器 |
|
19．利用門電路構成編碼器分配器、選擇器 |
20．組合電路的設計之一一一編碼轉換 |
|
21．組合電路的設計之二一一顯示電路 |
22．同步時序電路的設計 |
|
23．計算機時序電路的設計 |
24．集成定時器測試及應用 |
|
25．CM0S集成A/D、D/A轉換電路實驗 |
26．二極管非門、或非門電路 |
|
27．三極管非門、與非門、或非門電路 |
28．異步十進制減法計數器 |
|
29．異步十進制加法計數器 |
30．綜合能力培訓實驗一一電子秒表 |
（四）模擬電子技術：
|
1．二極管的正、反相特性 |
2．晶體三極管的輸入、輸出特性 |
|
3．晶體管共射極單管放大器 |
4．兩級阻容耦合放大電路 |
|
5．負反饋對放大器性能的影響 |
6．場效應管放大器 |
|
7．差動放大電路 |
8．運算放大器指標測試 |
|
9．集成運算放大器的基本應用(多種模擬運算電路) |
10．集成運算放大器非線性應用（多種波形發生器） |
|
11．變壓器耦合推挽功率放大器 |
12．0TL功率放大器 |
|
13．集成功率放大器 |
14．單相橋式整流電路 |
|
15．串聯型晶體管直流穩壓電源(設計性實驗) |
16．集成直流穩壓電源 |
|
17．單結晶體管特性 |
18．單結晶體管觸發電路 |
|
19．晶閘管簡單測試 |
20．晶閘管可控整流電路 |
利用上述20項實驗元器件還可完成下面實驗項目
|
l．電壓負反饋偏置電路 |
2．分壓式電流負反饋偏置電路 |
|
3．用二極管穩定工作點 |
4．共基極放大電路 |
|
5．共集電極放大電路 |
6．共源極基本放大電路 |
|
7．場效應管共漏極電路 |
8．場效應管共柵極電路 |
|
9．單管阻容放大電路 |
10．變壓器耦合放大電路 |
|
11．甲類功率放大電路 |
12．串聯電流負反饋電路 |
|
13．串聯電壓負反饋電路 |
14．并聯電壓負反饋電路 |
|
15．并聯電流負反饋電路 |
16．共基共射極放大電路 |
|
17．自舉射極輸出電路 |
18．NPN一PNP直接耦合放大電路 |
|
19．用負反饋消除自激振蕩 |
20．晶體管開關作用 |
|
21．變壓器反饋式振蕩電路 |
22．電容三點式振蕩電路 |
|
23．電感三點式振蕩電路 |
24．差動放大電路的基本形式 |
|
25．長尾式差動放大電路 |
26．雙電源長尾式差動放大電路 |
|
27．運放用作交流比例放大 |
28．反相輸入保護措施 |
|
29．同相輸入保護措施 |
30．電源極性錯接的保護 |
|
31．RC高通電路 |
32．利用三極管來保護器件 |
|
33．差動輸入運算電路 |
34．快速積分電路 |
|
35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 |
|
37．基本對數運算電路 |
38．實用微分電路 |
|
39．反對數放大基本電路 |
40．簡單的過零比較電路 |
|
41．利用二級管作為上限檢測幅度選擇電路 |
42．下限幅度選擇電路 |
|
43．RC無源網絡的低通濾波電路 |
44．同相輸入一階低通濾波電路 |
|
45．反相輸入一階低通濾波電路 |
46．簡單的二階RC濾波電路 |
|
47．典型二階RC有源低通濾波電路 |
48．典型二階高通有源濾波電路 |
|
49．基本帶通濾波電路 |
50．典型帶通濾波電路 |
|
51．矩型波振蕩電路 |
52．寬度可調的矩形波發生器 |
|
53．幅頻可調的鋸齒波發生器 |
54．單相半波整流電路 |
|
55．單相全波整流電路 |
56．電容濾波電路 |
|
57．電容濾波帶電阻負載 |
58．RC濾波電路 |
|
59．基本LC濾波電路 |
60．二倍壓整流電路 |
|
61．三倍壓整流電路 |
62．基本穩壓電路 |
|
63．基本調整管穩壓電路6 |
64．具有放大環節的穩壓電路 |
|
65．單相半波可控硅整流 |
66．電子調壓電路 |
|
67．電子催眠器一一趣味性實驗一 |
68．電子門鈴電路一一趣味性實驗二 |
|
69．電子報警電路一一趣味性實驗三 |
實驗室元器件配置清單(每臺)
|
元件名稱 |
型號 |
數量 |
備注 |
|
電阻 |
4Ω |
1 |
2W |
|
電阻 |
5.1Ω |
2 |
2W |
|
電阻 |
8Ω |
1 |
2W |
|
電阻 |
10Ω |
1 |
2W |
|
電阻 |
16Ω |
1 |
2W |
|
電阻 |
20Ω |
1 |
1W |
|
電阻 |
30Ω |
1 |
1W |
|
電阻 |
51Ω |
2 |
1W |
|
電阻 |
75Ω |
1 |
1W |
|
電阻 |
100Ω |
2 |
1/8W |
|
電阻 |
120Ω |
1 |
1/8W |
|
電阻 |
150Ω |
1 |
1/8W |
|
電阻 |
200Ω |
1 |
1/8W |
|
電阻 |
240Ω |
1 |
1/8W |
|
電阻 |
300Ω |
2 |
1/8W |
|
電阻 |
330Ω |
1 |
1/8W |
|
電阻 |
470Ω |
1 |
1/8W |
|
電阻 |
510Ω |
2 |
1/8W |
|
電阻 |
620Ω |
1 |
1/8W |
|
電阻 |
650Ω |
1 |
1/8W |
|
電阻 |
1K |
2 |
1/8W |
|
電阻 |
1.5K |
1 |
1/8W |
|
電阻 |
2K |
2 |
1/8W |
|
電阻 |
2.4K |
2 |
1/8W |
|
電阻 |
2.7K |
1 |
1/8W |
|
電阻 |
3K |
2 |
1/8W |
|
電阻 |
3.3K |
1 |
1/8W |
|
電阻 |
3.9K |
1 |
1/8W |
|
電阻 |
4.3K |
1 |
1/8W |
|
電阻 |
4.7K |
2 |
1/8W |
|
電阻 |
5.1K |
3 |
1/8W |
|
電阻 |
6.8K |
2 |
1/8W |
|
電阻 |
7.5K |
1 |
1/8W |
|
電阻 |
9.1K |
1 |
1/8W |
|
電阻 |
10K |
5 |
1/8W |
|
電阻 |
13K |
2 |
1/8W |
|
電阻 |
15K |
1 |
1/8W |
|
電阻 |
20K |
2 |
1/8W |
|
電阻 |
30K |
1 |
1/8W |
|
電阻 |
36K |
1 |
/8W |
|
電阻 |
39K |
1 |
1/8W |
|
電阻 |
47K |
1 |
1/8W |
|
電阻 |
51K |
1 |
1/8W |
|
電阻 |
68K |
1 |
1/8W |
|
電阻 |
100K |
2 |
1/8W |
|
電阻 |
150K |
1 |
1/8W |
|
電阻 |
200K |
2 |
1/8W |
|
電阻 |
300K |
1 |
1/8W |
|
電阻 |
470K |
1 |
1/8W |
|
電阻 |
510K |
1 |
1/8W |
|
電阻 |
1M |
1 |
1/8W |
|
電位器 |
470Ω |
1 |
1/2W |
|
電位器 |
1K |
2 |
1/2W |
|
電位器 |
4.7K |
1 |
1/2W |
|
電位器 |
10K |
1 |
1/2W |
|
電位器 |
47K |
1 |
1/2W |
|
電位器 |
100K |
1 |
1/2W |
|
電位器 |
470K |
2 |
1/2W |
|
電位器 |
1M |
1 |
1/2W |
|
電解電容 |
0.1UF |
1 |
16V |
|
電解電容 |
4.7UF |
1 |
16V |
|
電解電容 |
10UF |
3 |
16V |
|
電解電容 |
33UF |
1 |
16V |
|
電解電容 |
47UF |
2 |
25V |
|
電解電容 |
100UF |
3 |
35V |
|
電解電容 |
220UF |
1 |
35V |
|
電解電容 |
470UF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
4700P |
1 |
63V |
|
瓷片電容 |
0.01UF |
3 |
63V |
|
瓷片電容 |
0.1UF |
2 |
63V |
|
瓷片電容 |
0.47UF |
1 |
63V |
|
瓷片電容 |
1UF |
1 |
250V |
|
瓷片電容 |
2UF |
1 |
250V |
|
音頻輸入變壓器 |
1 |
||
|
音頻輸出變壓器 |
1 |
||
|
變壓器 |
220/6V.6V.24V |
1 |
8W |
|
電感 |
8Ω |
1 |
|
|
電感 |
390UH |
1 |
|
|
二極管 |
4007 |
4 |
|
|
二極管 |
2AP9 |
1 |
|
|
發光二極管 |
2 |
||
|
穩壓二極管 |
2CW54 |
2 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
光敏二極管 |
1 |
||
|
晶振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單結管 |
BT33 |
1 |
|
|
晶閘管 |
KP1 |
1 |
|
|
三極管 |
3DG6 |
2 |
|
|
三極管 |
3DG12 |
2 |
|
|
三極管 |
3AX31 |
1 |
|
|
三極管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
1 |
12V | |
|
開關 |
2 |
||
|
喇叭 |
8Ω/0.2W |
1 |
|
|
繼電器 |
6V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
|
直流表 |
1000UA |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
電平開關和邏輯電平指示 |
2 |
16位 | |
|
集成座 |
14腳 |
4 |
|
|
集成座 |
16腳 |
2 |
|
|
集成座 |
20腳 |
1 |
|
|
集成座 |
28腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定時器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
數模轉換器 |
DAC0832 |
1 |
|
|
模數轉換器 |
ADC0809 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
|
TTL非門 |
74LS04 |
1 |
|
|
TTL與門 |
74LS08 |
1 |
|
|
TTL三輸入與門 |
74LS11 |
2 |
|
|
TTL四輸入與非門 |
74LS20 |
1 |
|
|
TTL或門 |
74LS32 |
1 |
|
|
TTL觸發器 |
74LS74 |
2 |
|
|
TTL異或門 |
74LS86 |
1 |
|
|
JK觸發器 |
74LS112 |
1 |
|
|
緩沖器 |
74LS125 |
1 |
|
|
譯碼器 |
74LS138 |
2 |
|
|
數據選擇器 |
74LS153 |
1 |
|
|
計數器 |
74LS160 |
2 |
|
|
計數器 |
74LS161 |
1 |
|
|
D觸發器 |
74LS175 |
1 |
|
|
加減計數器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
計數器 |
74LS196 |
3 |
|
|
CMOS與非門 |
CD4011 |
1 |
|
|
微機接口主板 |
1 |
||
|
微機接口PC擴展卡 |
1 |
||
|
工具 |
|||
|
萬用表 |
MF47 |
1 |
|
|
數字萬用表 |
DT890B+ |
1 |
|
|
尖嘴鉗 |
1 |
||
|
電烙鐵 |
2 |
||
|
烙鐵架 |
2 |
||
|
螺絲刀 |
3 |
||
|
剝線鉗 |
1 |
||
|
連接線 |
若干 |
||
|
其他 |
|||
|
實驗臺 |
1臺 |
||
|
實驗桌 |
1張 |
||
|
凳子 |
2張 |
||
|
防腐皮 |
1塊 |
