YLK-835G型 通用電工、電子、電拖實驗和技能實訓考核實驗室成套設備
- 貨號：
- 型號規格：YLK-835G型
- 品牌：上海育聯
- 所在地：上海
- 供貨總量：大量供貨
- 發貨期限：1星期
- 價格：詢價元
- 電話：+86-021-62987919?/62982737
- 在線聯系：
- 產品詳情
YLK-835G型 通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室成套設備
一、 通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室成套設備特點：
通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室成套設備是電工、電子、電拖實驗與電工、電子、電拖實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。實驗項目包括電工學、電工 原理、電子技術、電力拖動、電氣控制、繼電控制等課程，可完成交直流、振蕩、磁場電路、運算放大器、整流電路、交直流放大電路、數字邏輯電路、電氣控制等電路實驗。采用德國職業教育先進的實驗方法；利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。
電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。
電工、電拖技能實訓科目通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目系統訓練?？梢赃_到勞動及社會保障職業技能鑒定中級以上水平。本系列設備具有科學性、驗證性、實用性、趣味性，是高等、中專、職業學校及各類培訓機構新建、改建實驗室的理想產品。

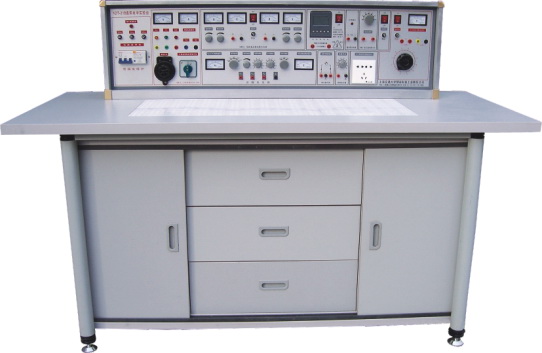

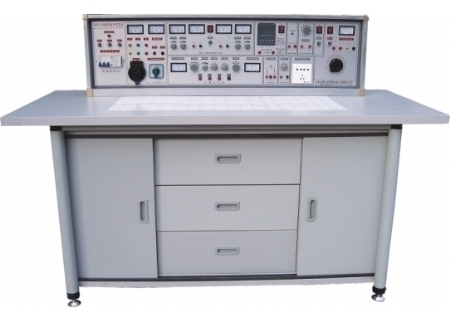

二、實訓臺及操作桌結構：
|
1.實訓臺外殼尺寸：123×35×20cm 2.三相保險座 3.三相電源輸入指標 4.總開關:實訓臺電源總開關,帶漏電、過載保護 5.試驗按鈕：試驗漏電開關漏電功能 6.電源輸入指示1只 7.電源輸出指示3只(紅、綠、黃三色) 8.交流電壓表：指示輸出線電壓 9.電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10.接線座5只：A單元三相四線及地線輸出 11.電流表W相電流輸出指示 12.四插座：A單元三相四線電源輸出 13、接線座2只：B單元交流低壓電源輸出 14.電表(2A)：B單元交流電流指示 15.旋鈕：B單元3-24V交流低壓選擇輸出 16.開關：C單元雙路直流穩壓電源開關 17.旋鈕：C單元雙路Ⅰ路穩流調節 18.旋鈕：C單元雙路Ⅱ路穩流調節 19.接線座2只：C單元Ⅰ路直流穩壓輸出。 20.保險座：C單元雙路穩壓電源保險 21.電表4只：雙路穩壓電源電壓、電流指示 22.接線座：D單元直流5V穩壓輸出 23.電表：D單元電流0.5V輸出指示 24.開關1：控制各低壓交流電、信號源 25.開關2：控制E單元交直流調壓電源 26.電表：E單元交流電壓輸出指示 |
27.接線座4只：E單元交流、直流輸出口 28.旋鈕：E單元0～240V電壓調節 29.插座：G單元220V輸出插座 30.旋鈕：音頻功率放大器音量調節 31.接線座2只：音頻信號輸入 32.按鈕：單次脈使能開關 33.接線座3只：單次脈沖輸出口 34.電表：函數發生器正弦波輸出電壓指示 35.旋鈕：正弦波輸出三級衰減幅度粗調 36.旋鈕：正弦波輸出口 37.接線座：正弦波輸出口 38.旋鈕：矩形波輸出幅度調節 39.接線座：三角波輸出口 40.旋鈕：函數信號發生器頻率細調 41.接線座：矩形波輸出口 42.旋鈕：函數信號發生器五級頻率粗調 43.電表：函數發生器輸出頻率指示 44.實驗桌面尺寸：160×70cm 45.智能型多功能交流電路測量電表：能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T，八位液晶顯示。 46.儲存板：放置元件盒 47.左儲存柜：放置儲存板（帶門鎖） 48.抽屜：放置常用工具 49.右儲存柜：放置儲存板（帶門鎖） 50.通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗。 |
三、實訓臺主要技術指標：
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出最大電流為2A，具有預設式限流保護功能。
電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
1.頻率范圍：5HZ-550KHZ分五個頻段
2.頻率指示：由HZ表直接讀出
3.電壓輸出范圍：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh，工作時間T，八位液晶顯示。
7、漏電保護：漏電動作電流 30mA。
8、絕緣電阻：>5MΩ。
四、結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。繼電部分訓練元器件已裝在特制的元件盒上，實訓時插在九孔電路板上即可連線實驗，方便，靈活。電子技能實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。
（二）、示教控制臺：1臺示教臺，分別控制12臺學生實訓臺的電源，通用九孔電路板演示屏立在實訓臺上，尺寸：160×70mm。用于講解、演示。
（三）、實訓臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）、器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，臺鉆1臺，表筆、扳手、剝線鉗、鑷子、鋼絲鉗、尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，指針萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關，圓插座，平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，行程開關52只，三相雙投閘刀13把，倒順開關13把，大功率電阻39只，整流二極管13只，信號燈13只，變壓器繞線制作桌1張，雙門立柜2個，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），13套電工、電子實驗所需的：電阻，電位器，電容，變壓器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，特制通用集成座等，學生凳25張。
五、實驗及實訓項目：
（1）實驗項目
電工部分實驗項目：
|
1、電工測量儀表的使用 2、常用元件的識別與檢測 3、線性元件與非線性元件的伏安特性 4、電源的外特性 5、電位值、電壓值的測定 6、電流表和電壓表的擴程 7、基爾霍夫定律的驗證 8、驗征楞次定律 9、迭加原理與互易定理的驗證 10、戴維南定理與諾頓定理的驗征 11、電壓源與電流源的等效變換 12、受控源特性的研究 13、一階電路實驗 14、二階電路的過渡過程 15、研究LC元件在直流和交流電路中的特性 16、負載獲得最大功率的條件 利用上述32項實驗的元器件也可完成下面電路實驗 33、最簡單的電路 34、電路中各點電位與參考點的選擇 35、電阻的串聯 36、電阻的并聯 37、電阻的混聯 38、電阻分壓器電路 39、全電路歐姆定律 40、電橋的應用與平衡條件 41、節點電壓法 42、回路電壓法 43、支路電流法 44、RCL并聯電路 45、串聯電路 46、變壓器結構及工作原理 47、基爾霍夫第一定律 48、基爾霍夫第二定律 49、日光燈電路原理 50、擴大電壓表量程 51、擴大電流表量程 52、RC電路的過度過程 53、RL過渡過程 54、電容的串聯電路 55、電容的并聯電路 |
17、交流電路參數的測量 18、正弦交流電路中RLC元件的特性 19、RL及RC串聯電路實驗 2O、RLC串聯諧振電路 21、日光燈電路的連接及功率因數改善 22、三相負載的星、三角接法 23、三相電路及功率的測量 24、R-C選頻網絡的研究 25、二端口網絡研究 26、單相變壓器實驗 27、互感電路實驗 28、三相異步電動機的使用與起動 29、三相電動機繼電接觸控制的基本電路 30、三相電動機Y一△起動控制實驗 31、三相電動機的順序控制實驗 32、三相電動機能耗制動控制實驗 56、電容器的充放電 57、電容器在交直流中的作用 58、條形磁鐵在線圈中的運動 59、電容的混聯 60、純電阻、電感、電容電路 61、磁耦合線圈的順串 62、磁耦合線圈的反串 63、歐姆表的工作原理 64、雙聯開關二地控制 65、用示波器觀察磁滯回線 66、磁路歐姆定律 67、兩線圈的互感及同名端 68、互感耦合 69、提高功率因數的方法 70、單相電路功率的測量 71、收錄機電源電路 72、濾波電路 73、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值。 74、三相異步電機閘刀控制正轉實驗 75、具有過載保護的控制線路 76、按鈕控制的正反轉控制線路 77、接觸器控制星一三角降壓起動控制線路 |
電子部分實驗項目：
|
1·晶體二極管的特性及檢測 2·晶體三極管輸入輸出特性 3·低頻小信號電壓放大器 4·直接耦合兩級放大器 5·RC耦合兩級放大器 6·負反饋對放大器性能的影響 7·變壓器耦合推挽功率放大器 8·互補對稱推挽功率放大器(OTL) 9·單相半波整流 10·單相全波整流 11·單相橋式整流 12·單相橋式整流濾波 13·單結晶體管特性 14·單結晶體管觸發電路 15·晶閘管簡單測試及可控整流電路 16·場效應管測試 17·串聯型穩壓電壓 18·差動放大電路的研究 19·集成運放參數的測試 20·集成運放減法電路 21·集成運放加法電路 22·集成運放積分電路 利用上述44項實驗元器件也可完成面實驗 45·P-N結單向?qū)щ娞匦?nbsp; 46·三權管ICBO的測量電路 47·三極管ICEO的測量電路 48·三極管電流放大 49·三極管的VA特性 50·帶負載的單級小信號電壓放大 51·電壓負反饋偏置電路 52·分壓式電流負反饋偏置電路 53·用熱敏電阻穩定工作點 54·用二極管穩定工作點 55·分析Ce對低頻特性的影響 56·共基極放大實驗電路 57·共集電極放大實驗電路 58·共源極基本放大電路 59·場效應管自給偏壓放大電路 60·場效應管分壓式自偏壓電路 61·場效應管共漏極電路 62·場效應管共柵極電路 63·單管阻容放大電路 64·基本直流放大電路 65·用電阻提高后級發射極電位 66·用穩壓管提高后級發射極電位 67·變壓器耦合放大電路 68·甲類功率放大電路 69·乙類功率放大電路 70·串聯電流負反饋 71·串聯電壓負反饋電路 72·并聯電壓負反饋電路 73·并聯電流負反饋電路 74·兩級放大電路中的負反饋 75·射極輸出電路 76·自舉射極輸出電路 77·用電容衰減高頻電壓 78·用負反饋消除自激振蕩 113·Vos的簡易測量方法 114·Aos的簡易測量方法 115·Aod的簡易測量方法 116·共模抑制比Cmrr的簡易測試 117·最大共模輸入電UIcm的簡易測試 118·Yopp的簡易測試 119·SR的測量方法 120·基本同相放大接法 121·運放構成的LC振蕩器 122·電熱杯調溫電路 123·引到反向端輸入調零措施 124·引到同向端輸入調零指施 125·為使電值不致過大的接法 126·利用三極管的基極電流實現對 Ios的溫度補償 127·利用T型網絡提高等效反饋電阻 128·使互補管工作在甲乙類擴大輸出 電流的措施 129·對電容負載進行校正時措施 130·反相輸入保護措施 131·同相輸入保護措施 132·利用穩壓管保護器件 133·電源極性錯接的保護 134·電源啟動瞬間過壓保護 135·二極管檢波電路 136·利用PN結的溫度系數測量溫度 的電路原理 137·雙二極管限幅器 138·反相運放基本電路 139·可變比例放大 140·同相運放基本電路 141·電壓/電流變換電路 142·電流/電壓變換電路 143·電壓跟隨器 144·差動放大基本電路 145·運算放大器的差動輸 146·反相輸入求和運算 147·同相輸入求和運算 186·簡單的鋸齒波發生器 187·幅頻可調的鋸齒波發生器 188·單相橋式整流常用畫法電路 189·全波整流電路的最大反向峰值電壓 190·電容濾波電路 191·電容濾波帶電阻負載 192·全波整流電容濾波電路 193·RC濾波電路 194·多段RC濾波電路 195·基本的LC濾波電路 196·T型濾波電路 197·二倍壓整流電路 198·三倍壓整流電路 199·基本穩壓管穩壓電路 200·基本調整管穩壓電路 201·具有放大環節的穩壓電路 202·調整管穩流電路 203·電子濾波器 204·串聯穩壓電路 205·并聯穩壓電路 206·電子催眠器 2O7·三端集成穩壓電路 208·正電源輸出可調的集成穩壓電路 209·單相全波可控整流 210·硅穩壓管穩壓電路 211·單相半波可控整流 212·單相橋式半控整流 213·充電用硅整流器原理 |
23·集成運放微分電路 24·集成運放文氏正弦波振蕩器 25·電容三點式振蕩器 26·電感三點式振蕩器 27·集成穩壓電路 28·無穩態電路（多諧振蕩器） 29·施密特觸發器 3 0·集成與門邏輯功能測試 31·集成非門電路邏輯功能測試 32·集成或門電路邏輯功能測試 33·集成與非門邏揖功能測試 34·CMOS門電路的測試 35·基本RS觸發器 36·JK觸發器 37·D觸發器 38·555時基電路的應用（方波發生器) 39·二一十進制計數器 40·二一十進制8421譯碼器 41·加法器 42·減法器 43·用集成與非門構成單穩態觸發器 44·組合邏輯電路 79·電池監視電路 80·場效應管、三極管組成放大電路 81·PNP-NPN直接耦合放大電路 82·共基共射放大電路 83·晶體管開關作用 84·液位光電控制 85·簡單的溫控電路 86·模擬光控簡易路燈自動開關電路 87·RC移相振蕩器 88·雙T選頻網絡 89·雙T選頻網絡組成的振蕩器 90·變壓器反饋式振蕩電路 91·場效應管變壓器反饋式振蕩電路 92·防盜報警電路 93·串聯型晶體振蕩電路 94·互補音頻振蕩訊響器 95·報警訊響器 96·音樂門鈴電路 97·電子報警器電路 98·差動放大電路的基本形式 99·電子門鈴電路 100·準互補對稱電路 101·三管OTL互補對稱電路 102·長尾式差動放大電路 103·差動輸入單端輸出 104·單端輸入雙端輸出 105·單端輸入單端輸出 106·雙電源式長尾差動放大電路 107·差動式放大器實驗電路 108·具有恒流源的差動放大電路措施 109·單端輸出差動放大電路的溫諷分析 110·閃光器電路 l11·運算放大器的基本接法 112·電流差動式運放用作交流比例放大 148·雙端輸入求和運算 149·基本積分電路 150·EG考濾泄漏阻對的積分運算電路 151·提高積分時間常數的措施 152·快速積分電路 153·模擬一階微分方程電路 154·模擬二階微分方程電路 155·基本微分電路 156·實用微分電路 157·利用間接方法得到近似微分 158·基本對數運算電路 159·利用三極管的對數特性組成對數運算電路 160·反對數放大的基本電路 161·Vo正比于VxVy電路 162·簡單的過零此較電路 163·具有滯迥特性的比較電路 164·雙限比較電路 165·利用二級管作為上限檢測幅度選擇電路 166·雙限三態比較電路 167·下限檢幅選擇電路 168·基本采樣保護電路 169·RC無源網終的低通濾波電路 170·濾波電路接到組件的同相輸入端 171·濾波電路接到組件的反相輸入端 172·簡單二階RC濾波電路 173·典型RC有源濾波電路 174·兩階有源濾波電路 175·多路反饋二級有源濾波電路 176·典型二階高通有源濾波電路 177·基本帶通濾波電路 178·典型帶通濾波電路 179·用雙T網絡組成的帶阻濾波 180·輸出限幅的反相器 181·實用差值運算放大器 182·矩形波振蕩電路 183·阻容移相觸發電路 184·電熱褥調溫裝置 185·寬度可調的矩形波發生器 214·感性負載對晶閘管的影響 215·晶閘管觸發導通試驗 216·反電動勢負載晶閘管電路 217·簡易電子調壓電路 218·測試單結管分壓比n 219·單結管振蕩電路 220·單結管觸發應用電路 221·二極管"與"門電路 222·三極管"或"門電路 223·與邏輯形象化 224·或邏輯形象化 225·非邏輯形象化 226·三極管"非"門 227·三極管"與非"門 228·三極管"或非"門 229·三扳管雙穩態電路 330·三極管單穩態電路 231·三極管多諧振蕩電路 232·置位觸發電路 233·射極耦合雙穩態 234·對稱式多諧振蕩器 235·環形多諧振蕩器 236·微分型單穩態電路 237·集成施密特電路 238·矩形波發生器 239·單脈沖電路 240·連續脈沖發生器 |
（2）實訓項目：
電工部分實訓項目：
|
1、低壓驗電表的使用?！ ?/P> 2、滅火器的操作方法。 3、口對口人工呼吸法和胸外心臟壓擠法觀察。 4、常用工具的使用與識別。 5、常用導線的連接和絕緣的恢復?！ ?/P> 6、電烙鐵的拆裝與焊接技能訓練?！ ?/P> 7、電工識圖訓練?！ ?/P> 8、配電板安裝。 9、室內配線?！ ?/P> 10、室內照明線路安裝?！ ? 11、電流表、電壓表的安裝?！ ? 12、萬用表轉換開關的使用和讀數?！ ? 13、交流電壓的測量。 14、直流電壓、直流電流的測量。 15、電阻的測量?！ ? 16、兆歐表、鉗形電流表接地電阻測定儀的使用。 17、常用開關類電器拆裝?！ ?/P> 18、交流接觸器的拆卸與組裝。 19、熱繼電器與時間繼電器的拆卸和組裝?！ ? 20、常用啟動器的結構觀察及檢測。 21、小型變壓器的制作。 |
22、小型變壓器故障檢查與排除。 23、三相鼠籠式電動機的拆裝與測試。 24、三相鼠籠式電動機運行巡視。 25、三相鼠籠式異步電動機的定期檢修。 26、三相鼠籠式異步電動機故障分析。 27、定子繞組局部故障的排除。 28、單相電容式電動機繞組的拆換。 29、單相電容式電動機故障與排除。 30、手動正轉控制線路的安裝與檢修訓練。 31、接觸器點動正轉控制 32、具有自鎖的正轉控制。 33、具有過載保護的正轉控制。 34、接觸器聯鎖的正反轉控制。 35、按鈕聯鎖的正反轉控制線路。 36、按鈕、接觸器復合聯鎖的控制線路。 37、接觸器控制Y－△降壓控制。 38、X62－W型銑床主軸與進給電機的聯鎖控制。 39、時間繼電器控制Y－△降壓起動控制。 40、C620－1型車床控制線路的模擬安裝。 41、直流電動機的拆裝訓練（教師演示）。 42、直流電動機的檢修訓練（老師演示）。 |
電子部分實訓項目：
|
1.常用儀器儀表的使用； 2.常用電子元器件的識別與檢測； 3.電烙鐵拆裝與電子錫焊技能訓練； 4.印刷線路板的制作； 5.三端集成穩壓直流電源的制作； 6.串聯型直流穩壓電源的制作； 7.低頻信號電壓放大器的裝配與測試； 8.具有負反饋信號放大器電路的制作與測試； 9.文式橋振蕩器的焊接與調試； 10.電池電壓監視電路的制作與測試； 11.電子催眠器電路的制作； 12.模擬“知了”電子電路的制作實訓； 13.實用聲控、光控節電照明燈的制作與實訓； |
14.語音報警喇叭的制作與實訓； 15.邏輯測試器的制作與測試； 16.正負脈沖信號的制作與測試； 17.智力競賽搶答器的制作； 18.水位報警器電路的制作； 19.迷你閃光彩燈的制作； 20.光控音樂門鈴； 21.實用模擬自然風控制器的制作； 22.臺燈調光電路； 23.實用CMOS觸摸鎖鑰電路； 24.自動充電器的制作； 25.半導體收音機的組裝與調試。 |
（3）電拖部分實驗與實訓項目
|
l、閘刀開關正轉控制線路 |
13、接觸器控制Y/△降壓起動 |
|
2、接觸器點動正轉控制線路 |
14、時間繼電器控制Y/△降壓起動 |
|
3、具有自鎖的正轉控制線路 |
15、QX3-13型Y/△自動起動控制線路 |
|
4、具有過載保護的正轉控制線路 |
16、半波整流能耗制動控制線路 |
|
5、倒順開關控制正反轉控制線路 |
17、全波整流能耗制動控制線路 |
|
6、接觸器聯鎖的正反轉控制線路 |
18、C620車床電氣控制線路 |
|
7、按鈕聯鎖的正反轉控制線路 |
19、手動降壓起動 |
|
8、按鈕接觸器復合聯鎖控制線路 |
20、單相運行反接制動控制線路 |
|
9、自動往返行程控制線路 |
21、電動葫蘆電氣控制線路 |
|
10、接觸器控制串聯電阻降壓起動線路 |
22、C6163車床電氣控制線路 |
|
11、時間繼電器控制串聯電阻降壓控制線路 |
23、控制電路聯鎖控制線路 |
|
12、手動Y/△降壓起動 |
24、主電路聯鎖控制線路 |
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
電工、電子、電拖實驗與技能實訓考核實驗室
元件配置清單（每臺）
電工、電子、電力拖動實驗部分元件清單：
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
1/2W |
|
電 阻 |
1Ω |
1 |
1/2W |
|
電 阻 |
5.1Ω |
2 |
1/2W |
|
電 阻 |
51Ω |
1 |
1/2W |
|
電 阻 |
100Ω |
3 |
1/8W |
|
電 阻 |
150Ω |
1 |
1/8W |
|
電 阻 |
200Ω |
1 |
1/8W |
|
電 阻 |
300Ω |
2 |
1/8W |
|
電 阻 |
330Ω |
2 |
1/8W |
|
電 阻 |
430Ω |
1 |
1/8W |
|
電 阻 |
470Ω |
1 |
1/8W |
|
電 阻 |
510Ω |
2 |
1/8W |
|
電 阻 |
680Ω |
2 |
1/8W |
|
電 阻 |
820Ω |
2 |
1/8W |
|
電 阻 |
1K |
3 |
1/8W |
|
電 阻 |
1.5K |
1 |
1/8W |
|
電 阻 |
2K |
2 |
1/8W |
|
電 阻 |
2.4K |
2 |
1/8W |
|
電 阻 |
2.7K |
1 |
1/8W |
|
電 阻 |
3.3K |
3 |
1/8W |
|
電 阻 |
3.9K |
1 |
1/8W |
|
電 阻 |
4.7K |
1 |
1/8W |
|
電 阻 |
5.1K |
1 |
1/8W |
|
電 阻 |
6.8K |
2 |
1/8W |
|
電 阻 |
10K |
4 |
1/8W |
|
電 阻 |
13K |
1 |
1/8W |
|
電 阻 |
20K |
2 |
1/8W |
|
電 阻 |
39K |
2 |
1/8W |
|
電 阻 |
51K |
1 |
1/8W |
|
電 阻 |
100K |
2 |
1/8W |
|
電 阻 |
200K |
1 |
1/8W |
|
電 阻 |
1M |
1 |
1/8W |
|
電 阻 |
10M |
1 |
1/8W |
|
電 位 器 |
470Ω |
1 |
1/2W |
|
電 位 器 |
1K |
2 |
1/2W |
|
電 位 器 |
4.7K |
1 |
1/2W |
|
電 位 器 |
10K |
1 |
1/2W |
|
電 位 器 |
22K |
1 |
1/2W |
|
電 位 器 |
100K |
1 |
1/2W |
|
電 位 器 |
470K |
2 |
1/2W |
|
電解電容 |
1μF |
1 |
16V |
|
電解電容 |
10μF |
3 |
16V |
|
電解電容 |
47μF |
3 |
16V |
|
電解電容 |
220μF |
1 |
35V |
|
電解電容 |
470μF |
1 |
35V |
|
瓷片電容 |
300P |
1 |
63V |
|
瓷片電容 |
1000P |
2 |
63V |
|
瓷片電容 |
0.01μF |
3 |
63V |
|
瓷片電容 |
0.1μF |
1 |
63V |
|
瓷片電容 |
0.47μF |
1 |
63V |
|
瓷片電容 |
2μF |
1 |
250V |
|
音頻輸入變壓器 |
1 |
||
|
音頻輸出變壓器 |
1 |
||
|
變 壓 器 |
220/6V.6V.24V |
1 |
8W |
|
電 感 |
8Ω |
1 |
|
|
電 感 |
390UH |
1 |
|
|
電感(鎮流器) |
8W |
1 |
|
|
二 極 管 |
4007 |
4 |
|
|
二 極 管 |
2AP9 |
1 |
|
|
發光二極管 |
2 |
||
|
穩壓二極管 |
2CW54 |
1 |
|
|
穩壓二極管 |
2CW76 |
1 |
|
|
晶 振 |
10M |
1 |
|
|
場效應管 |
3DJ6 |
1 |
|
|
單 結 管 |
BT33 |
1 |
|
|
晶 閘 管 |
KP1 |
2 |
|
|
三 極 管 |
3DG6 |
2 |
|
|
三 極 管 |
3DG12 |
1 |
|
|
三 極 管 |
3AX31 |
2 |
|
|
三 極 管 |
3DA1 |
1 |
|
|
三端穩壓 |
7805 |
1 |
|
|
指示燈(信號燈) |
6V 0.1A |
1 |
|
|
開 關 |
4 |
||
|
喇 叭 |
8Ω/0.2W |
1 |
|
|
繼電器 |
6V |
1 |
|
|
音樂集成 |
4V |
1 |
|
|
電平開關和邏輯電平指示 |
1 |
||
|
燈 泡 |
220V/15W |
12 |
自 備 |
|
燈 座 |
12 |
||
|
條形磁鐵 |
1 |
||
|
原副線圈 |
1 |
||
|
直流電表 |
5MA |
1 |
|
|
直流電表 |
10MA |
1 |
|
|
直流電表 |
50MA |
3 |
|
|
直流電表 |
200MA |
1 |
|
|
直流電表 |
1V |
1 |
|
|
直流電表 |
15V |
1 |
|
|
直流電表 |
±100UA |
1 |
|
|
交流電表 |
500MA |
3 |
|
|
日光燈管 |
8W |
1 |
|
|
日光燈座 |
2 |
||
|
起 動 器 |
1 |
||
|
集 成 座 |
14腳 |
2 |
|
|
集 成 座 |
16腳 |
1 |
|
|
集成運放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
譯 碼 器 |
74LS42 |
1 |
|
|
TTL觸發器 |
74LS74 |
1 |
|
|
七段譯碼器 |
74LS247 |
1 |
|
|
全 加 器 |
74LS283 |
1 |
|
|
CMOS或非門 |
CD4002 |
1 |
|
|
共陽數碼器 |
546R |
1 |
電工、電子、電力拖動實訓與考核部分元件清單：
電工、電拖部分
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
10Ω |
1 |
1/4W |
|
電 阻 |
68Ω |
1 |
1/4W |
|
電 阻 |
100Ω |
1 |
1/4W |
|
電 阻 |
470Ω |
1 |
1/4W |
|
電 阻 |
680Ω |
1 |
1/4W |
|
電 阻 |
6.8K |
1 |
1/4W |
|
電 阻 |
10K |
1 |
1/4W |
|
電 阻 |
20K |
1 |
1/4W |
|
電 阻 |
51K |
1 |
1/4W |
|
電 阻 |
,
68K |
1 |
1/4W |
|
電 阻 |
300K |
1 |
1/4W |
|
電 筆 |
1 |
||
|
電 度 表 |
1 |
||
|
兆 歐 表 |
1 |
||
|
鉗形電流表 |
MG28/36 |
1 |
|
|
交流電流表 |
85L17 |
3 |
5A |
|
交流電壓表 |
85L17 |
1 |
450V |
|
保 險 盒 |
3 |
||
|
配 電 板 |
2 |
||
|
拉線開關 |
2 |
||
|
圓 插 座 |
2 |
||
|
平 燈 頭 |
250V/5A |
2 |
|
|
日光燈組件 |
15W |
1 |
|
|
換相開關 |
1 |
||
|
變壓器組件 |
8W |
1 |
|
|
單相電動機 |
1 |
||
|
接 線 盒 |
1 |
||
|
鼓形絕緣子 |
8 |
||
|
單相閘刀 |
HK2-15/2 |
1 |
|
|
木 臺 |
5 |
||
|
掛 線 盒 |
1 |
||
|
熔 斷 絲 |
若干 |
||
|
松香、焊錫絲 |
若干 |
||
|
塑料線卡 |
若干 |
||
|
螺絲、黑膠布、套管 |
若干 |
||
|
三相電動機 |
Y/Δ380V 180W |
2 |
|
|
交流接觸器 |
CJT1-10 380V |
4 |
|
|
組合開關 |
1 |
||
|
螺旋式熔斷器 |
380V 15A |
6 |
|
|
四孔接線板 |
6 |
工具 | |
|
鐵殼按鈕 |
2H |
2 |
|
|
熱繼電器 |
2 |
||
|
行程開關 |
4 |
||
|
三相雙投閘刀 |
1 |
||
|
倒順開關 |
1 |
||
|
大功率電阻 |
3 |
||
|
整流二極管 |
1 |
||
|
時間繼電器 |
1 |
||
|
三相閘刀 |
1 |
||
|
變 壓 器 |
50W |
1 |
|
|
單刀開關 |
1 |
||
|
信 號燈 |
6.3V |
1 |
|
|
活動扳手 |
1 |
||
|
剝 線 鉗 |
1 |
||
|
鋼 絲 鉗 |
1 |
||
|
尖 嘴 鉗 |
1 |
||
|
電 工 刀 |
1 |
||
|
銼 刀 |
1 |
||
|
剪 刀 |
1 |
||
|
鎯 頭 |
1 |
||
|
鋼鋸架 |
1 |
||
|
鑷 子 |
1 |
||
|
電烙鐵及烙鐵架 |
2 |
||
|
吸錫器 |
1 |
電子部分
|
元 件 名 稱 |
型 號 |
數 量 |
備 注 |
|
電 阻 |
0.5Ω |
1 |
1W |
|
電 阻 |
1Ω |
1 |
1W |
|
電 阻 |
36Ω |
1 |
1W |
|
電 阻 |
220Ω |
1 |
1/2W |
|
電 阻 |
470Ω |
1 |
1/2W |
|
電 阻 |
750Ω |
1 |
1/2W |
|
電 阻 |
1K |
1 |
1/2W |
|
電 阻 |
1.2K |
1 |
1/2W |
|
電 阻 |
1.8K |
1 |
1/2W |
|
電 阻 |
2K |
1 |
1/2W |
|
電 阻 |
2.7K |
1 |
1/2W |
|
電 阻 |
3K |
1 |
1/2W |
|
電 阻 |
5.6K |
1 |
1/2W |
|
電 阻 |
6.8K |
1 |
1/2W |
|
電 阻 |
8.2K |
1 |
1/2W |
|
電 阻 |
24K |
1 |
1/2W |
|
電 阻 |
47K |
1 |
1/2W |
|
電 阻 |
39K |
1 |
1/2W |
|
電 阻 |
100K |
1 |
1/2W |
|
電 阻 |
150K |
1 |
1/2W |
|
瓷片電容 |
0.01μF |
1 |
63V |
|
電解電容 |
220μF |
1 |
63V |
|
二 極 管 |
2AP9 |
1 |
|
|
三 極 管 |
9013 |
2 |
|
|
三 極 管 |
9012 |
6 |
|
|
印刷線路板制作配件：敷銅板、毛筆、鉛筆、復寫紙、油漆 |
各1 | ||
|
三端集成穩壓直流電源的制作組件 |
1套 | ||
|
串聯型直流穩壓電源的制作組件 |
1套 | ||
|
低頻信號電壓放大器的裝配與測試組件 |
1套 | ||
|
具有負反饋信號放大器電路的制作與調試組件 |
1套 | ||
|
文氏橋振蕩器的焊接與調試組件 |
1套 | ||
|
電池電壓監視電路的制作與調試組件 |
1套 | ||
|
模擬“知了”電子電路的制作與實訓組件 |
1套 | ||
|
實用聲控、光控節電照明燈的制作與實訓組件 |
1套 | ||
|
語音報警喇叭的制作與實訓組件 |
1套 | ||
|
邏輯測試器的制作和測試組件 |
1套 | ||
|
正負脈沖信號發生器的制作與測試組件 |
1套 | ||
|
水位報警器電路的制作與測試組件 |
1套 | ||
|
迷你閃光彩燈的制作與測試組件 |
1套 | ||
|
光控音樂門鈴的制作與測試組件 |
1套 | ||
|
實用自然風控制器的制作與測試組件 |
1套 | ||
|
臺燈調光電路組件 |
1套 | ||
|
Cmos觸摸鎖鑰電路組件 |
1套 | ||
|
自動充電器的制作組件 |
1套 | ||
|
電子催眠電路的制作組件 |
1套 | ||
|
半導體收音機的組裝與調試組件 |
1套 | ||
|
燈座250V/5A、裝底座 |
1只 | ||
|
蜂鳴器6V、裝底座 |
1只 | ||
|
萬 用 表 |
MF47 |
1 |
|
|
數字萬用表 |
DT890B+ |
1 |
|
|
螺 絲 刀 |
－ ＋ |
4 |
|
|
導 線 |
若干 |
||
|
實 驗 臺 |
1 |
||
|
實 驗 桌 |
1 |
||
|
防 腐 皮 |
1 |
||
|
凳 子 |
2 |
注：
示教臺配置清單：在上述配備元器件的基礎上，增加人體復蘇模型1個、滅火器1只、轉速表1只、繞線機2臺、直流電機1臺、電動機拉具1套、變壓器繞線桌1張、臺鉆1臺、臺鉆桌1張、雙門立柜2個及手電鉆3把。
