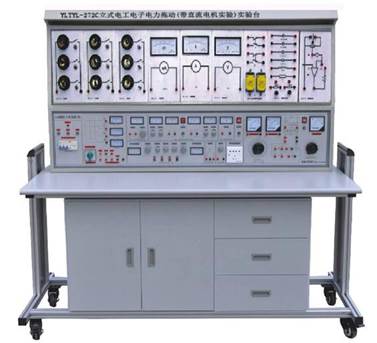

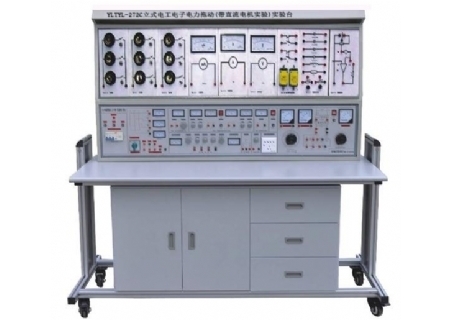

YLTYL-272C 立式電工電子電力拖動(帶直流電機實驗)實驗設備
該實驗設備是在“YLTYL-272B立式電工、電子、電力拖動實驗室成套設備”的基礎上增加了直流電機調速環節，0～220Ｖ直流電機實驗電源，直流實驗電機，實驗單元板等，除能完成前者全部實驗內容外，能完成教學大綱要求的基礎直流電機實驗。該實驗設備研制成功，解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該實驗設備實驗時動腦動手能力強，實驗方便、快捷，實驗設備整體結構緊湊，外形美觀大方、組裝方便等特點，其是各類高等院校、中專、技校和職業學校電工、電子、電力拖動教學設備理想換代實驗設備。
一、立式電工電子電力拖動(帶直流電機實驗)實驗設備結構:
1、實驗桌:系進口三聚氰胺飾面板制成，不變型不褪色。尺寸:146×68×85cm
(1)通用電路板:固定在實驗桌桌面上，在其上作電子實驗
(2)抽屜:左右各l個，放置常用工具。
(3)元件儲存柜:放置元件
2、電子元件盒:裝有電子元件透明盒體(見彩圖)，在通用電路扳上拼插實驗電路。
3、日光燈:40W，用于日光燈電路及功率因數改善實驗。
4、控制柜:尺寸:144×30×26(cm)
主要構成部分:
(1)三相熔斷器:
規格:額定電流2A
用途:整個實驗臺上第一保護裝置
(2)電流輸入指示燈:
規格:220V氖泡指示燈:
用途:指示三相四線電源和實驗臺通斷。
(3)漏電保護開關:
規格:三相四線制，額定電流3A，漏電動作≦30mA
用途:具有短路，過載、漏電保護，保護人身與儀器的安全
(4)電源輸出指示:
規格:紅、綠、黃三只220Ｖ氖泡指示燈:
用途:當開關接通時，紅、綠、黃指示燈亮。
(5)3只交流電壓表:
規格:0～450Ｖ
用途:指示三相0～450Ｖ輸出電壓
(6)I/O開關:控制三相電源輸出
(7)三相電源輸出插口:由二組四個接線柱U、V、W、N組成三相四線制電源輸出端口。
(8)信號源單元:輸出正弦波、方波、三角波三種波形。
(9)脈沖源單元:輸出一組正負脈沖。
(10)直流穩壓電源:輸出二路獨立連續可調的直流穩壓電源。
(11)+5V固定穩壓電源
(12)3～24V低壓交流電源:輸出3、6、9、12、15、18、24V低壓常用電源。
(13)單相電源插座組
規格:每一插座額定電流為2A。
用途:提供國內外幾種標準的單相220V電源插座。
(14)可調交流電源:
規格:1.5KVA三相調壓器
用途:提供0～380V連續可調的交流電壓，同時可得到０～２４０Ｖ單相可調電源。
(l5)交流電壓表
規格:0～450V
用途:用以監測可調三相交流電源的輸出電壓。
(16)交流電源輸出插□:
采用接線座:由4只接線座組成可調交流電源的輸出端。
(17)音頻放大器
（18）直流調速環節和直流電機實驗電源，Ia、If指示環節。
5、實驗屏
實驗屏由實驗單元板及鐵質噴塑框架組成。
(1)框架:框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。
(2)實驗單元盒
14塊電力拖動元件單元盒。單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出。
配置單元盒目錄：
|
編號 |
名稱 |
型號及規格 |
|
XD-B-01 |
直流電流表 |
59C23型0～l00μA |
|
XD-B-02 |
直流電流表 |
59C23型0～l0mA～50mA |
|
XD-B-03 |
直流電流表 |
59C23型0～２A |
|
XD-B-04 |
交流電流表 |
59L19型0～100mA |
|
XD-B-05 |
交流電流表 |
59L19型0～2A |
|
XD-B-06 |
直流電流表 |
59C23型0～l0V～30V |
|
XD-B-07 |
直流電流表 |
59C23型0～300V |
|
XD-B-08 |
交流電流表 |
59L19型0～450V |
|
XD-B-09 |
功率因數表 |
59L19型220V2A |
|
XD-B-10 |
電路接點擴展板 |
自鎖緊插口l2只 |
|
XD-B-11 |
交流接觸器 |
CJ10-10380V10A（二只） |
|
XD-B-12 |
熱繼電器 |
JRl6-20/3D0.35～lA |
|
XD-B-13 |
中間繼電器 |
JZ7-44380V5A |
|
XD-B-l4 |
時間繼電器 |
JS7-2A380V60S |
|
XD-B-l5 |
接鈕開關 |
LAl9-11三只 |
|
XD-B-16 |
熔斷器 |
RclA-55A |
|
XD-B-17 |
轉換開關 |
LW6-2B400V5A |
|
XD-B-18 |
三相負荷開關 |
HK8400Vl5A |
|
XD-B-19 |
日光燈電路單元板 |
40W鎮流器，開關 |
|
XD-B-20 |
熔斷器，啟輝器 |
|
|
XD-B-21 |
直流電壓表 |
59C23型0～lV |
|
XD-B-22 |
電流測量插口 |
500V2A |
|
XD-B-23 |
燈炮負載 |
平燈頭九只，開關九只 |
|
XD-B-24 |
直流電流表 |
59C23型0～500mA |
|
XD-B-25 |
電流源-電壓源轉換電路 |
|
|
XD-B-26 |
伏安特性單元板 |
|
|
XD-B-27 |
電路元件單元板 |
|
|
XD-B-28 |
直流電路單元板 |
|
|
XD-B-29 |
受控源單元板 |
|
|
XD-B-30 |
交流電壓表 |
59L19型0～50～250V |
|
XD-B-31 |
交流電流表 |
59L19型0～500mA |
二、立式電工電子電力拖動(帶直流電機實驗)實驗設備技術指標：
l、輸入工作電源:三相五線
2、輸出電源及信號:
(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。
(2)B單元:交流3、6、9、12、15、18、24V
(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。
大輸出電流均為2A電壓穩定度:<10－2
負載穩定度：<10－2紋波電壓:<5mv
(4)D單元:直流穩壓5V，電流0.5A
(5)F單元:220V電壓輸出，供外接儀器使用。
3、單次脈沖源:每次可輸出一對正負脈沖。
4、函數信號發生器（正弦波、三角波、矩形波）
（1）頻率范圍:5Hz-550KHz分五個頻段
（2）頻率指出:由Hz表直接讀出
（3）電壓輸出范圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V
三級衰減:0db、20db、40db、具有連續細調
矩形波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。
三角波:5Hz-550KHz>lV
5、音頻功率放大器:輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。
6、絕線電阻:>5MΩ
7、漏電保護:漏電動作電流≤30mA
三、立式電工電子電力拖動(帶直流電機實驗)實驗設備配備（以二十四座為例）
１、實驗桌:配有12臺實驗桌（一臺二座），規格:148×68×85cm，桌面中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，桌下部為元件儲存柜。
2、24張凳
3、控制柜:共12臺，每一張實驗桌配置1臺
4、實驗屏:共12臺，每一臺桌配置l臺
5、單元板:每臺32塊，24座配置384塊
6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等。元器件已裝在單元盒上。
7、總電源控制臺l臺，分別控制12學生實驗臺的電源。
8、器材:12只MF-500型萬用表、12臺三相異步電動機（0.l8KW），24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，12只電流插頭，自鎖緊實驗連接線480根。
9、用戶自備器材:
(1)示波器(型號不限)；(2)晶體管毫伏表;(3)滑線變阻器;(4)功率表
三、立式電工電子電力拖動(帶直流電機實驗)實驗設備配備(以二十四座為例):
1、電源總控制臺：分別控制12臺學生實驗臺的電源。
2、實驗桌:配有12臺實驗桌(一桌二座)，規格148×68×85cm，桌面中央裝有通用電路板，尺寸為90×35cm，電子實驗在其上完成，桌下部為元件儲存柜。
3、24張塑料凳
4、控制柜:共12臺，每一桌配備1臺
5、實驗屏:共12臺，每一桌配備1臺，在其上完成電工和電力拖動實驗。
6、單元盒:每臺具備XD-B-0l～XD-B-31外(見目錄頁)，增加14塊電力拖動元件單元盒。
7、12套電子實驗用的電阻、電位器、電容，變壓器、二極管、三極管、集成、可控硅、
傳感器等。
8、器材:12只MF47型萬用表，24臺180W三相交流電機，12臺100W直流電機，24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，480根自鎖緊疊插式連接線。
9、用戶自備器材:示波器(型號不限)，功率表，晶體管毫伏表，滑線變阻器。
四、立式電工電子電力拖動(帶直流電機實驗)實驗設備實驗項目:
(一)電工部分實驗:
|
1．常用電工儀表的使用 |
2．線性元件與非線性元件的伏安特性 |
|
3．直流電路電壓與電位的研究 |
4．基爾霍夫定律的驗證 |
|
5．迭加原理與互易定理的驗證 |
6．代文寧定理與諾頓定理的驗證 |
|
7．電壓源與電流源的等效變換 |
8．受控源的研究 |
|
9．一階電路的響應 |
10．二階電路的響應 |
|
11．研究LC元件在直流電路和交流電路中的特性 |
12．交流電路參數的測量 |
|
13．正弦交流電路RLC元件的特性 |
14．RL及RC串聯電路實驗 |
|
15．RLC串聯諧振電路 |
16．日光燈電路連接 |
|
17．改善功率因數實驗 |
18．互感的測量 |
|
19．三相電路及功率的測量 |
20．R-C選頻網絡實驗 |
|
21．二端口網絡的研究 |
22．單相變壓器實驗 |
|
23．三相異步電動機的使用與起動 |
24．三相異電動機的正、反轉 |
|
25．三相異步電動機的Y-△起動 |
26．三相異步電動機的順序控制 |
|
27．三相異步電動機的能耗制動 |
（二）電子部分實驗:
|
1．晶體二極管的特性及檢測 |
2．晶體三極管輸入輸出特性 |
|
3．低頻小信號電壓放大器 |
4．直接耦合兩級放大器 |
|
5．RC耦合兩級放大器 |
6．負反饋對放大器性能的影響 |
|
7．變壓器耦合推挽功率放大器 |
8．互補對稱推挽功率放大器(OTL) |
|
9．單相半波整流 |
10．單相全波整流 |
|
11．單相橋式整流 |
12．單相橋式整流濾波 |
|
13．單結晶體管特性 |
14．單結晶體管觸發電路 |
|
15．晶閘管簡單測試及可控整流電路 |
16．場效應管測試 |
|
17．串聯型穩壓電壓 |
18．差動放大電路的研究 |
|
19．集成運放參數的測試 |
20．集成運放減法電路 |
|
21．集成運放加法電路 |
22．集成運放積分電路 |
|
25．電容三點式振蕩器 |
26．電感三點式振蕩器 |
|
27．集成穩壓電路 |
28．無穩態電路（多諧振蕩器） |
|
29．施密特觸發器 |
30．集成與門邏輯功能測試 |
|
31．集成非門電路邏輯功能測試 |
32．集成或門電路邏輯功能測試 |
|
33．集成與非門邏揖功能測試 |
34．CMOS門電路的測試 |
|
35．基本RS觸發器 |
36．JK觸發器 |
|
37．D觸發器 |
38．555時基電路的應用（方波發生器) |
|
39．二一十進制計數器 |
40．二一十進制8421譯碼器 |
|
41．加法器 |
42．減法器 |
|
43．用集成與非門構成單穩態觸發器 |
利用上述44項實驗元器件也可完成面實驗 |
|
